Revit – Interface Gráfica (Vídeo)

Estou iniciando no Revit, e agora?


O primeiro passo é aprender um pouco sobre a interface gráfica do programa e como ele funciona. Nesse post você poderá encontrar imagens com a indicação de ferramentas e ribbons da interface do Revit. Não deixe de assistir ao vídeo.



Ao abrir o Revit pela primeira vez, você encontrará a seguinte janela:


Note que a aba principal à esqueda é dividida em Projetos e Famílias. Você poderá abrir (Open) ou criar(New) um novo projeto. Para iniciarmos um projeto de forma mais fácil, basta clicar em qualquer templatepreviamente configurado: Construction Template, Architectural Template, Structural Template ou Mechanical Template.

Ao abrir o template revit, você vai se deparar com a interface gráfica do programa em si.



Note que o software é bem intuitivo. No topo temos o Structural Ribbon, onde vamos encontrar a maioria dos comandos relacionados à modelagem de estruturas, por exemplo: Vigas, Paredes, Colunas, Pisos, Treliças, Escoramentos, Fundações, Reforço Estrutural, etc. (Ver imagem abaixo).



No View Ribbon> User Interface, pode-se ativar ou desativar as barras de Propriedades (Properties) e Navegação de Projeto (Project Browser). É altamente recomendado que ambas estejam ativas durante toda a eleboração do projeto.


Outra barra bastante utilizada é a barra de acesso rápido (ver imagem abaixo), onde podemos personalizá-la à gosto.




Ainda mais, temos a barra de controle de vista, onde concentra-se todas as características de modificação de visualização, escala e ainda propriedades do sol (posição, sombreamento, etc).

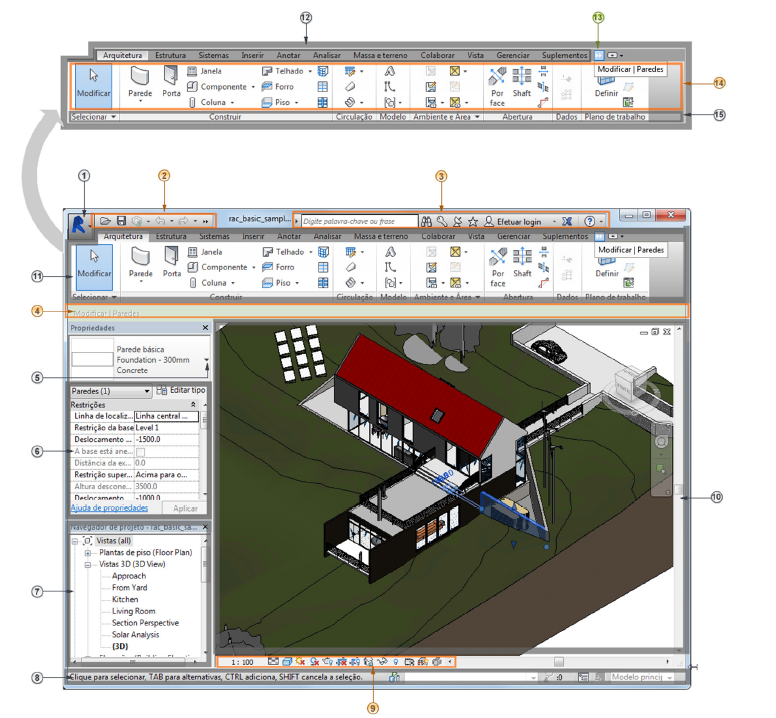

1 Menu Aplicativo 2 Barra de ferramentas Quick Access 3 InfoCenter 4 Barra de opções 5 Seletor de tipos 6 Paleta Propriedades 7 Navegador do projeto 8 Barra de status 9 Barra de controle de vista 10 Área de desenho 11 Faixa de opções 12 Guias na faixa de opções 13 Uma guia contextual na faixa de opções, que fornece ferramentas relevantes para o objeto selecionado ou a ação atual 14 Ferramentas na guia atual da faixa de opções 15 Painéis na faixa de opções



Com a noção da interface gráfica do Revit, você poderá iniciar a modelar seus primeiros elementos. Veja os próximos passos…

Assista a palestra sobre Revit Structure, do Congresso Online de BIM (CONBIM) para aprender um pouco mais sobre as possibilidades e limitações do software bim (revit) e ter uma ideia de como começar a usá-lo (Clique aqui).


Clique aqui para aprender a modelar fundações no Revit Structure.


------------------------------

Até o próximo BIMConteúdo.

Por: Artur Bessoni.

--
